REPARACION DAC ASUS XONAR U7. NO CONECTA (28 MARZO 2026)

Tengo este DAC desde su salida en el año 2013. En los últimos años presentaba el problema  que no se conectaba y se quedaba el led parpadeando. Sospechaba de un problema de falta de entrega de corriente del puerto USB del ordenador. Por lo que conecté un HUB USB con alimentación externa. Y en principio parecía resuelto el problema. Sin embrago, con el tiempo fué a peor llegando a no conectarse nunca.

Investigando en internet encontré que algunos usuarios al tocar con la mano una parte de la PCB, se conectaba. Por lo que investigué el motivo de este comportamiento.

Concretamente la parte que al tocar se conectaba es un oscilador cristal de cuarzo. El cual da la señal de reloj al procesador de audio CM6632A. En el siguiente link teneis el datasheet.

https://www.silicondevice.com/file.upload/images/Gid1490Pdf_CM6632A_Datasheet_v1.1.pdf

Es muy raro que un cristal de cuarzo falle ya que es un componente muy fiable. Sin embargo tiene asociado 2 capacitadores minusculos SMD. Y estos componentes si suelen ser motivos de problemas.

En la página 9 se encuentra los pines de la señal de reloj. Los pines 1 (XSCO Señal clock de salida) y el pin 100 (XSCI señal clock de entrada) Esta señal es de 12 Mghz. En esta misma página también estan  todos los pines de POWER/GROUND

Reparar este dispositivo es complejo ya que es electrónica SMD. Con el tiempo he tenido que hacerme con herramientas para trabajar este tipo de electrónica. Concretamente unas pinzas para conectar tester y otras pinzas desoldadoras/soldadoras SMD.

Con las pinzas conectadas al osciloscopio se veia que la señal era inestable. Aparte con medidor ESR (Resistencia serie equivalente) se comprobó unos valores anómalos en ambos capacitadores. Este medidor introduce una señal de 100Khz para ver la impedancia. Por lo que sirve para medir condensadores, bobinas, transformadores... Y se mide el componente directamente en la PCB. No es necesario retirarlos para medir.

Y con las pinzas soldadoras/desoldadoras SMD la retirada de los mismos. Con buenas herramientas (y con la experiencia acumulada) se retitran estos capacitadores.

En las siguientes fotos podeis ver lo minusculo que es este componente. Y el proceso.

Que cosa tan pequeña 👶

Comparado con moneda de 1 €

Después de retirarlos el equipo conecta y funciona correctamente. No ha sido necesario sustituirlos. Y tiene su explicación. Los capacitadores al estar descapacitados deforman la señal de reloj. Al tocarlos con la mano se añadia una capacitancia electroestática humana extra.

He buscado en google este comportamiento físico y he encontrado esto.

La capacitancia del cuerpo humano, a menudo modelada como aproximadamente 100 pF, se refiere a la capacidad de una persona para almacenar carga eléctrica. Este fenómeno permite interactuar con pantallas táctiles capacitivas, ya que los dedos alteran el campo electrostático al tocar la superficie. (parrafo fuente Google)

Por eso funciona la pantalla de tu móvil, tablet... y por eso al tocar esos capacitadores se estabilizaba la señal de reloj.

¡Y sigo disfrutando de mi DAC!  😀

MONTAJE CHASIS DE ACERO ( 2 DICIEMBRE 2017)

Chassis de acero barato de ebay

Llegó muy mal pintado

Diversos arañazos.

 Me he animado a mostraros cómo con poco dinero se puede hacer un montaje con un acabado profesional. La verdad es que he ido improvisando sobre la marcha y aprendiendo  cómo solucionar los problemas que me encontraba. Lo primero fue ver que el chasis barato que compré en ebay (22€, una simple chapa de acero doblada) estaba muy sucia arañada y oscura. Por lo que  al recibirla me llevé una desilusión. Me  quejé al vendedor de ebay y me devolvió 7 euros por los desperfectos. No quise seguir peleándome. Mi perseverancia hace sacar cosas positivas de los problemas. Por ejemplo he aprendido  bricolaje de metalisteria; pulir acero en modo espejo, pintar madera... También he descubierto diversas herramientas para trabajar el acero  o cómo hacer los agujeros de las válvulas.

Por poco dinero en mi tienda de bricolaje compré un accesorio para el taladro muy barato. Consiste en unas ceras y unos rodillos suaves que pulen junto con las ceras el acero. Con paciencia los arañazos se fueron y el acero se convirtió en un espejo ☺☺☺

PARA PULIR ACERO

Puliendo acero modo espejo.

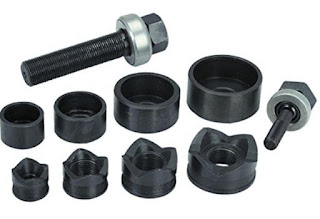

A la izquierda el accesorio en cuestión. También investigué para ver cómo podia hacer los agujeros en el chassis de forma efectiva. encontré dos herramientas que no conocia. Una de ellas se llama knockout punch. Muy facil de usar pero cuando ví el precio tuve que buscar otra cosa. La solución ha sido una broca escalonada o piramidal a través de aliexpress por el precio de 12 €. Con buena mano quedó mas que decente.

BROCA PIRAMIDAL

KNOCKOUT PUNCH.

Para hacer los agujeros, con el mismo programa proteus; saqué una plantilla con las distancias correctas. Aprendí a cómo calcular el centro de un circulo (bendito youtube y google ☺☺☺)

El programa sacaba el agujero pero el centro no ; (seguramente se pueda). Tenía que ser exacto ya que lo hacia a pulso con el taladro. Viendo lecciones de matemáticas me incline a usar lápiz y regla.

Para el pulsador switch on/off clavija enchufes, me valió una dremel pero con la precaución de primero hacer agujeritos al contorno. Y el contorno lo saqué escaneando los accesorios e imprimiendolos.

Después para la serigrafia de las letras del logotipo de mi empresa☺☺☺ ☺he usado papel termotransferible (2€ 10 hojas A4)

He usado la plancha de mi señora. Lo siento normalmente plancha ella. Siento que se desilusionara al pedirsela. Jejeje

PROCESO DE SERIGRAFIADO CASERO

RESULTADO DEL LOGOTIPO

Aún no lo he acabado porque ahora se me ha ocurrido mejor que usar  el tonner y las hojas termotransferibles usar unos transfer mecanorma con los dibujos de los controles de los potenciometros. (2,3€  por ebay) Creo que va a quedar mejor. pongo unas fotos. (A la derecha el transferible mecanorma electronic 2194300)

Parecía que no tenía solución.

MI AYUDANTE. HA SOLDADO  CABLES. Y CALCULÓ LOS CENTROS DE LAS VÁLVULAS.
MI HIJO DAVID DE 10 AÑOS. ¡GRACIAS HIJO!
